發布時間：2022-09-09 00:19:12

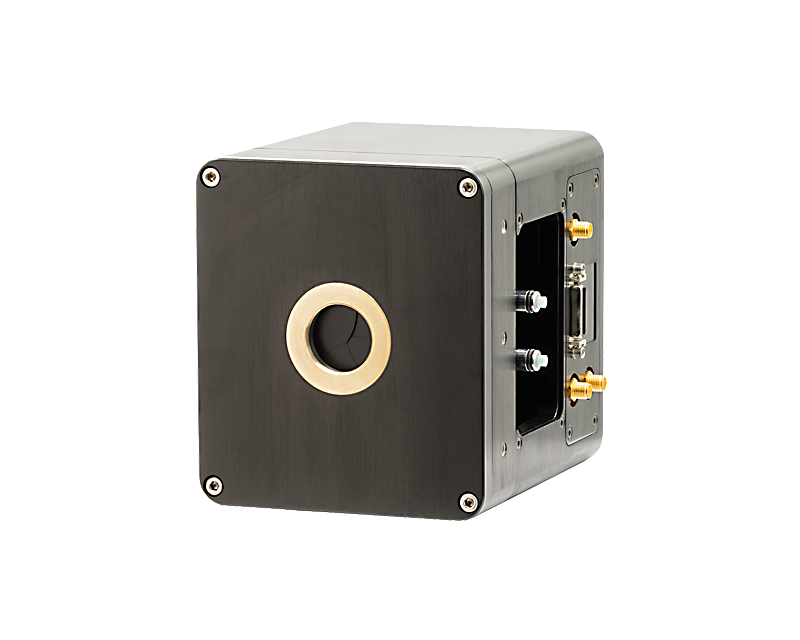

英國Raptor Photonics公司推出的Eagle 1MP百萬像素、深度制冷型CCD相機，是專門為活體熒光成像、生物自發光成像和顯微熒光成像等高端科研應用研制的科學級相機，具有高QE響應、低暗電流、體積緊湊等特點，并采用風冷/水冷一體的制冷方式，非常適合OEM系統集成和實驗室使用。
英國Raptor Photonics公司推出的Eagle 1MP百萬像素、深度制冷型CCD相機，是專門為活體熒光成像、生物自發光成像和顯微熒光成像等高端科研應用研制的科學級相機，具有高QE響應、低暗電流、體積緊湊等特點，并采用風冷/水冷一體的制冷方式，非常適合OEM系統集成和實驗室使用。
主要特性：
來自Teledyne e2v的背照式CCD芯片
量子效率高達95%，100%填充因子
制冷溫度可達-90℃
極低的暗電流<0.0001e - /p/s
C-mount接口和機械快門
PantaVac TM 真空技術，7年真空質保
典型應用：
活體熒光成像、生物自發光成像、顯微熒光成像、單分子成像、天文觀測、半導體檢測
>>小動物活體成像
小動物活體成像主要采用生物發光與熒光兩種技術。生物發光用熒光素酶基因標記細胞或DNA，而熒光技術則采用熒
光報告基團（GFP、RFP、Cyt及dyes等）進行標記。通過采集生物自發光或熒光標記信號觀測獲得生物體內熒光量的變
化、遷移情況，完成動物體內基因表達的原位跟蹤，觀察腫瘤的生長及轉移的發展過程，排除了動物個體差異對實驗結果的
影響。多用于藥物篩選和藥效檢測，腫瘤學研究，免疫學和干細胞研究基因治療研究，蛋白質相互作用、信號傳導研究，癌
癥與抗癌藥物研究，病理機制及病毒研究，基因表達和蛋白質之間相互作用，轉基因動物模型構建，藥物甄選與預臨床檢
驗，藥物配方與劑量管理等。采用Eagle 1MP百萬像素、深度制冷型CCD相機的光學檢測系統，可檢測生物發光，GFP、
RFP、DsRed、Cy5.5等常見熒光染料或熒光探針以及量子點（quantum dot）標記。
>>單分子成像
目前生命科學領域研究正朝著更為微觀的層次發展，在單分子層次觀測亞細胞器結構，將更加精確的揭示細胞中單分
子動力學過程與其作用機制。單分子定位技術(SMLM)是可以同時提供高空間分辨率和定量信息的超分辨光學成像技術。全
內反射熒光顯微鏡(TIRF)是單分子熒光成像最常用的方法之一，集成高靈敏度的CCD相機，具有極高的單分子空間成像能
力，可以清晰地觀察到單個熒光分子的存在并跟蹤其運動過程。
產品參數
芯片類型 | CCD |
有效像素 | 1056 x 1027 |
像素尺寸 | 13μm × 13μm |
有效面積 | 13.7mm × 13.3mm |
像元合并 | Programmable, up to 16×16 pixel |
滿阱 | Minimum: 80ke Typical: 100ke |
非線性 | 小于百分之一 |
讀出噪聲（RMS） | <3.5e- @ 75kHz (2.3e-typical) <12e- @ 2MHz (9.0e-typical) |
binned讀出噪聲 | @75kHz pixel readout rate, 16×16 binning < 5.0 e- rms |
峰值量子效率 | >90 @550nm |
光譜響應范圍 | 300 - 1100nm |
暗電流（e-/p/s） | <0.001@ -100oC (0.0001 typical) |
快門類型 | Mechanical, aperture φ = 25mm |
制冷溫度 | 90°C with 10°C coolant / -80°C air cooled with 25°C ambient |
鏡頭接口 | C mount (others on request) |
同步方式 | Trigger IN and OUT - TTL compatible |
數據輸出格式 | 16-bit Camera Link (base) |
供電方式 | 12V DC ±0.1 |
總功耗 | <100W (TEC ON, Steady State） |
工作溫度 | 0°C to +55°C |
存儲溫度 | -30°C to +60°C |
外形尺寸 | 140mm x 126mm x 120mm |
重量 | 2.2kg [4.85lb] |
型號 | EA4710V-BV-CS-CL |
典型應用：
活體熒光成像、生物自發光成像、顯微熒光成像、單分子成像、天文觀測、半導體檢測
>>小動物活體成像
小動物活體成像主要采用生物發光與熒光兩種技術。生物發光用熒光素酶基因標記細胞或DNA，而熒光技術則采用熒
光報告基團（GFP、RFP、Cyt及dyes等）進行標記。通過采集生物自發光或熒光標記信號觀測獲得生物體內熒光量的變
化、遷移情況，完成動物體內基因表達的原位跟蹤，觀察腫瘤的生長及轉移的發展過程，排除了動物個體差異對實驗結果的
影響。多用于藥物篩選和藥效檢測，腫瘤學研究，免疫學和干細胞研究基因治療研究，蛋白質相互作用、信號傳導研究，癌
癥與抗癌藥物研究，病理機制及病毒研究，基因表達和蛋白質之間相互作用，轉基因動物模型構建，藥物甄選與預臨床檢
驗，藥物配方與劑量管理等。采用Eagle 1MP百萬像素、深度制冷型CCD相機的光學檢測系統，可檢測生物發光，GFP、
RFP、DsRed、Cy5.5等常見熒光染料或熒光探針以及量子點（quantum dot）標記。
>>單分子成像
目前生命科學領域研究正朝著更為微觀的層次發展，在單分子層次觀測亞細胞器結構，將更加精確的揭示細胞中單分
子動力學過程與其作用機制。單分子定位技術(SMLM)是可以同時提供高空間分辨率和定量信息的超分辨光學成像技術。全
內反射熒光顯微鏡(TIRF)是單分子熒光成像最常用的方法之一，集成高靈敏度的CCD相機，具有極高的單分子空間成像能
力，可以清晰地觀察到單個熒光分子的存在并跟蹤其運動過程。
