TEMA Pro Airbag 汽車氣囊測試專用測試軟件系統

瑞典Image Systems AB公司 專業運動圖象分析系統，TEMA Automotive汽車氣囊測試專用測試軟件系統.

近年，氣囊生產廠家正在使用TEMA的氣囊分析功能，計算氣囊展開時的側剖面積和整體體積變化，取代以往通過人工數格子約莫估算的傳統辦法。盡管氣囊點爆拍攝現場的背景沒有變化，依然是棋盤格或是網格，TEMA Pro 依然能憑借強大的背景去除算法，準確提取氣囊輪廓，并計算出氣囊的展開速度、展開加速度、展開角度、極點位置、面積。在多臺攝像機拍攝的情況下實現氣囊體積的擬合計算。

氣囊體積分析功能可以計算氣囊的體積。該分析是基于幾個校準的相機視圖中輪廓跟蹤器的結果。正如這個功能的名字所示，這個功能也可以用于隨時間變化的氣囊的體積，可以在圖表和表格顯示安全氣囊的體積變化。

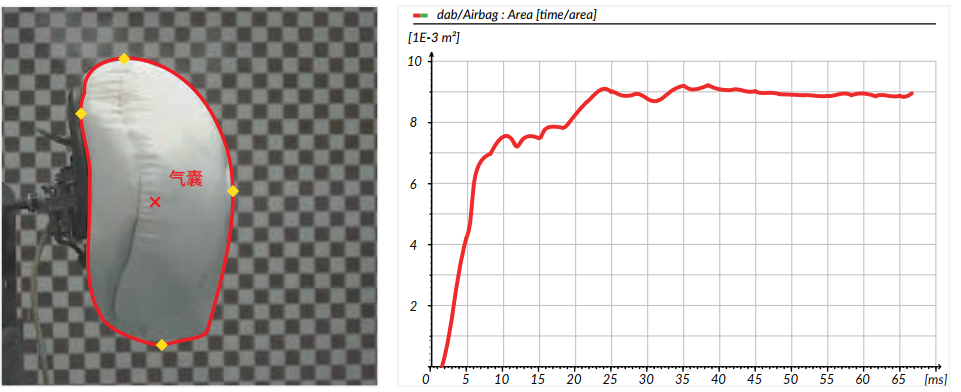

氣囊面積

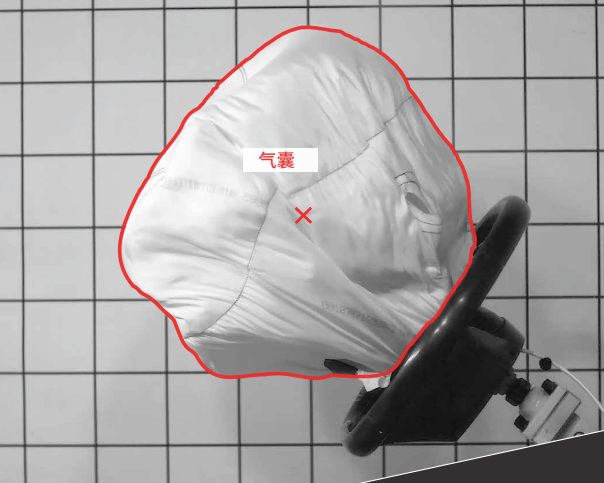

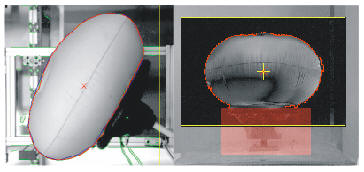

TEMA Pro 輪廓跟蹤算法提供先進的背景抑制功能，可以在整個安全氣囊展開的過程中準確跟蹤氣囊的輪廓，最大限度避免背景干擾。

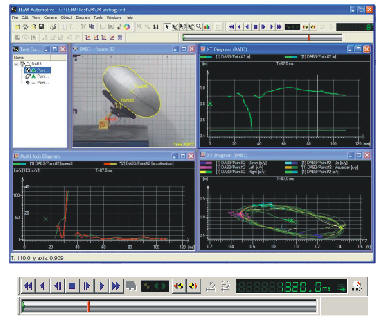

跟蹤的過程中，用戶可以查看氣囊覆蓋面積，以及輪廓上的極點位置、速度、加速度與時間的變化關系。這些數據將用于評估氣囊點爆系統性能，以及乘員保護效果。

氣囊體積

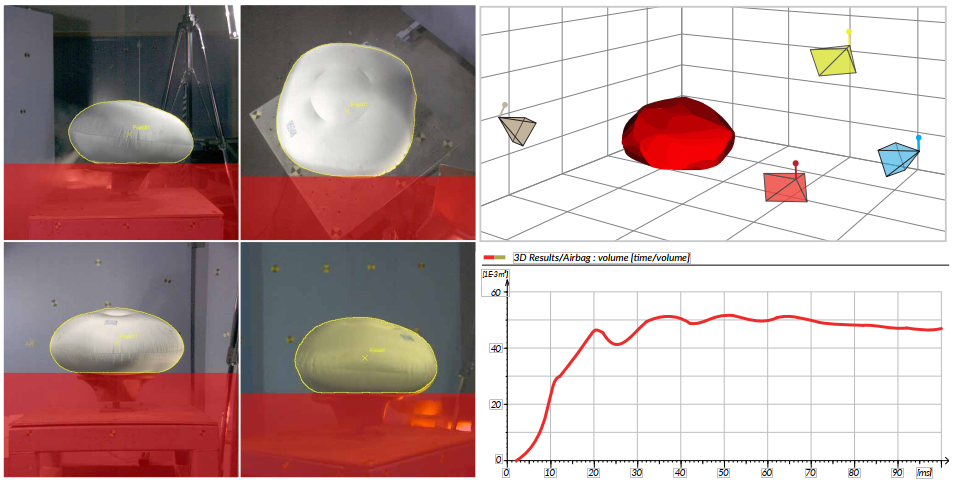

TEMA Pro的氣囊體積分析模塊，配合三維分析模塊， 能在至少4臺高速攝像機環繞拍攝的情況下，分析氣囊展開的面積變化。為此，高速攝像機的位置需要合理布局，以覆蓋氣囊各個部位。由于氣囊展開過程中不可能是理想的圓形，因此攝像機數量越多，越能還原氣囊復雜的曲面變化。

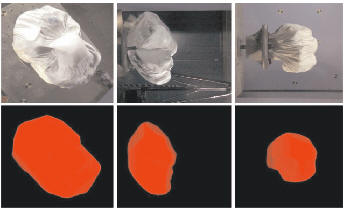

TEMA在每個攝像機視圖中，分析氣囊的輪廓，并結合三維分析，擬合出氣囊的三維模型。因此，用戶可以在三維圖表中查看氣囊隨著時間變化的展開情況，模型也可以導出為.obj或.stl格式，用于仿真結果進行對比。

注：產品信息若有變更恕不另行通知
