高速相機與紋影結合高速攝影

高速攝像機：紋影成像的得力助手

在科學研究與工程實踐的廣闊天地中，對流體流動、溫度變化等難以直接觀測現象的精準捕捉至關重要。紋影成像技術應運而生，它能將這些肉眼難以察覺的物理變化轉化為可視化圖像。而在這一過程中，高速攝像機成為了紋影成像不可或缺的得力助手，極大地拓展了紋影成像的應用邊界。

紋影成像原理簡介

紋影成像基于光的折射原理。當光線穿過密度不均勻的介質時，會發生偏折。紋影系統通過巧妙的光學布局，將光線偏折轉化為圖像中的明暗變化。簡單來說，它利用一個刀口或者光闌，遮擋部分光線，當光線穿過被研究的物體（如流動的氣體、溫度不均勻的液體）發生偏折后，原本被遮擋的光線進入成像系統，從而在圖像上形成亮暗區域，這些區域就直觀地反映了介質中的密度變化。然而，許多有價值的現象發生在極短的瞬間，普通成像設備難以捕捉，高速攝像機的加入改變了這一局面。

高速攝像機賦能紋影成像

捕捉瞬態現象

在燃燒過程中，火焰的傳播、燃料的噴射以及爆震的產生等都是瞬間發生的過程。高速攝像機憑借其超高的幀率，能夠以每秒數萬甚至數十萬幀的速度記錄紋影圖像。以汽車發動機內的燃燒過程研究為例，高速攝像機與紋影成像系統結合，能夠清晰地捕捉到火花塞點火后，火焰前鋒以極快速度在氣缸內傳播的動態過程。通過分析這些高速拍攝的紋影圖像，工程師可以深入了解燃燒的起始位置、傳播速度以及不均勻性，從而優化發動機的燃燒設計，提高燃油效率，減少污染物排放。

追蹤快速流體運動

在航空航天領域，飛行器在高速飛行時，其周圍的氣流場變化極為復雜且迅速。高速攝像機用于紋影成像，能夠?qū)崟r追蹤飛機機翼表面氣流的分離、激波的產生與傳播等現象。例如，在風洞實驗中，對高速飛行的模型飛機進行紋影成像拍攝，高速攝像機可以清晰地記錄下飛機在不同飛行姿態下，機翼周圍氣流瞬間形成的復雜圖案。這些圖像數據對于飛機的氣動外形設計優化、提高飛行穩定性和操控性具有不可估量的價值。

研究材料的瞬態熱效應

當材料受到激光沖擊、快速加熱或冷卻時，其內部會產生瞬態的溫度梯度，進而導致密度變化。利用高速攝像機的紋影成像能夠捕捉到這一過程。比如，在研究金屬材料在激光加工過程中的熱影響區域時，高速攝像機配合紋影系統可以清晰地觀察到激光作用瞬間，材料表面因溫度急劇升高產生的熱應力波傳播，以及由此引發的材料內部密度變化情況。這有助于材料科學家深入理解材料在極端熱條件下的行為，為改進材料加工工藝提供關鍵依據。

應用案例展示

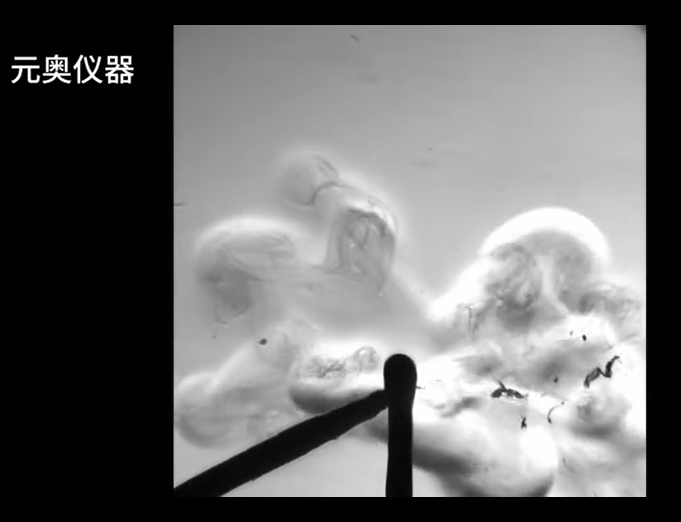

高速攝像機與紋影成像技術的完美結合，為我們打開了一扇觀察微觀、瞬態物理世界的窗戶。從工業制造到科學研究，從航空航天到消防安全，這一技術組合正發揮著越來越重要的作用，助力我們攻克一個又一個難題，推動各領域不斷向前發展。隨著技術的持續進步，相信它們將在更多領域創造出令人矚目的成果。使用pco.dimax CS 高速相機與榮峰光電公司的等視場角光源結合拍攝
